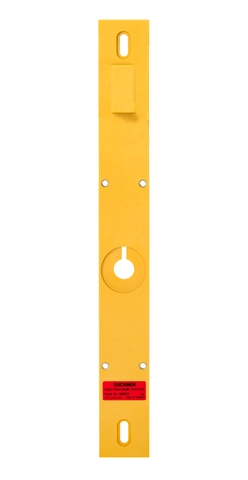

SCHALTERAUFNAHME TP/STP GFK (Order no. 096613)

Switch bracket CTP/TP/STP GFK

  • Switch bracket made of fiber glass reinforced plastic
  • For doors hinged on the left or right
SCHALTERAUFNAHME TP/STP GFK (Order no. 096613)

Description

Benefits

  • Robust construction
  • Easily mounted to standard aluminum profiles and machine covers by screw connection
  • Symmetrical design for doors hinged on the right or left

Notes

  • Switch bracket suitable for GP, SGP, SGA, TP, STP, STA and CTP
Dimension drawing
Dimension drawing

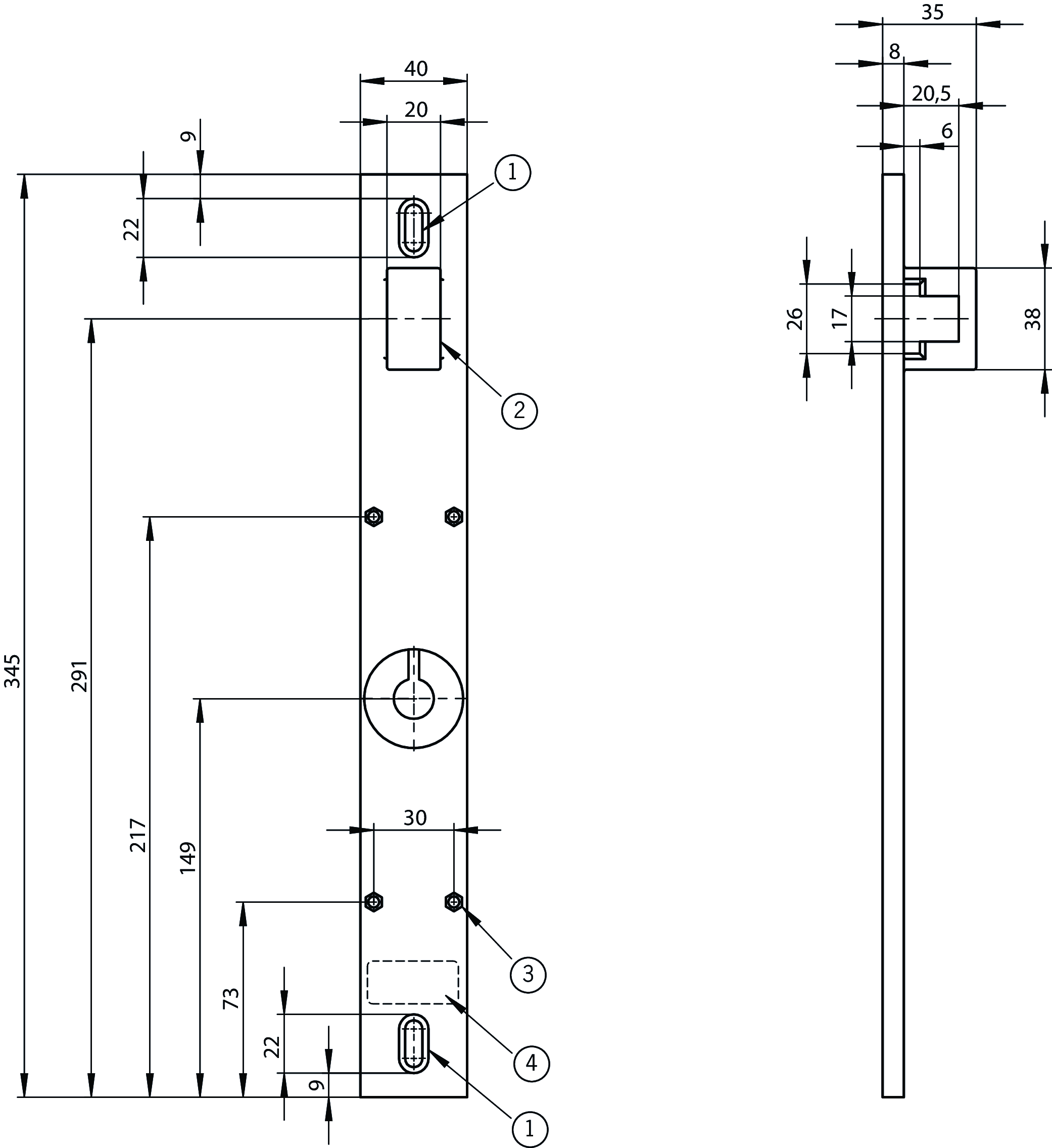

Dimensional drawings

Dimensional drawings
1Slot for cylinder head screw M6
2Insertion aid: chamfer approx. 2 mm
3Threaded bushing B-M5(4x) (metal)
4Type label

Technical data

Mechanical values and environment

Material Plastic

Downloads

Ordering data

Ordernumber 096613
Item designation SCHALTERAUFNAHME TP/STP GFK
Gross weight 0,12kg
Customs tariff number 85389099990
